Roletes para Sistemas Transportadores

Roletes com largura de 400 a 2.400 mm. Os rolos podem ser em tubo de aço simples ou duplo.

Roletes para sistema transportadores com largura de 400 a 2400mm. Os rolos podem ser em tubo de aço simples ou duplo, com anéis de borracha ou totalmente revestidos com borracha.

Os suportes são construídos com chapas angulares, chapas dobradas, vigas “U” ou vigas”I”. Nos roletes de carga, a inclinação pode variar de 10 a 45 graus.

Tipos de Rolos

Os rolos são fabricados com tubo de aço nos diâmetros de 50,8mm a 203 mm, construídos com rigoroso dimensionamento para prevenir as deformações tipo ovalização e flecha.

Os eixos são retificados na base dos rolamentos para um ajuste perfeito na montagem.

São utilizados rolamentos de primeira linha, como SKF , NSK e FAG os quais proporcionam facilidade e precisão de giro. Também é importante ressaltar que o alojamento dos rolamentos é de alta precisão tanto no alinhamento como no ajuste.

O conjunto de selagem é composto por aço e borracha nitrílica, componentes que proporcionam uma grande eficiência no bloqueio de impurezas, evitando a danificação dos rolamentos. A seguir apresentamos três dos modelos mais utilizados.

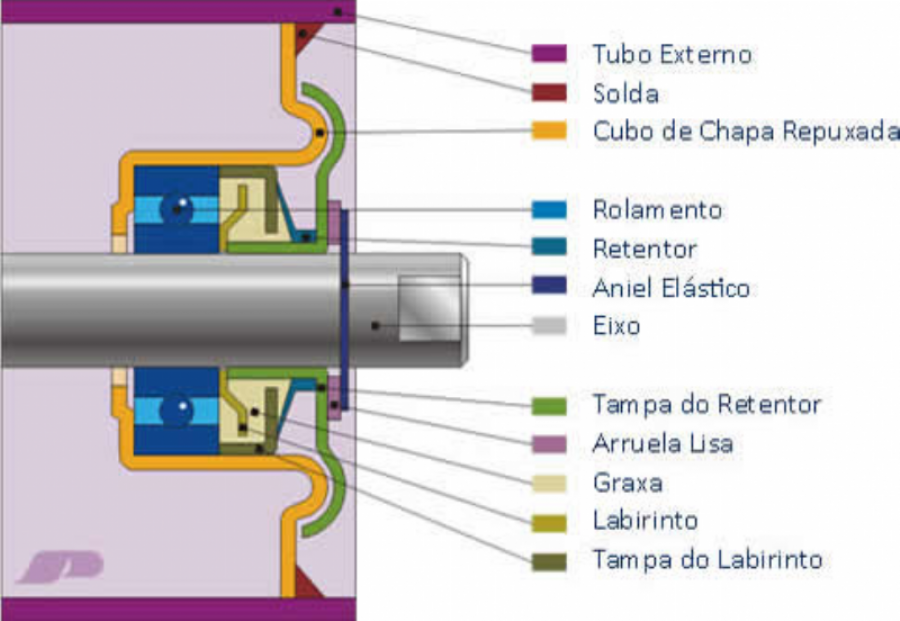

Rolo Cubo de Chapa - Linha Leve

Utilizado em transportadores com baixa exigência de carga.

Rolo Duplo Envelope - Linha Pesada

Este modelo de rolo é utilizado em transportadores com alta exigência e maior capacidade de carga.

Rolo de Borracha

É utlilizado nas áreas de impacto do transportador. É feito com processo de vulcanização metal borracha, evitando o desprendimento do tubo.

Tipos de Roletes

Rolo de Carga

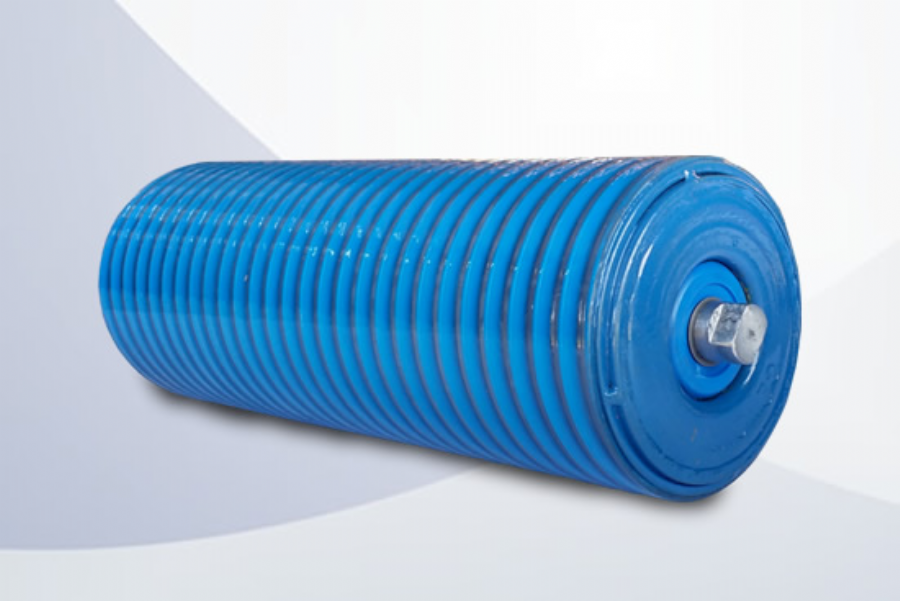

Rolo de Carga Revestido com Mangueira de Sucção

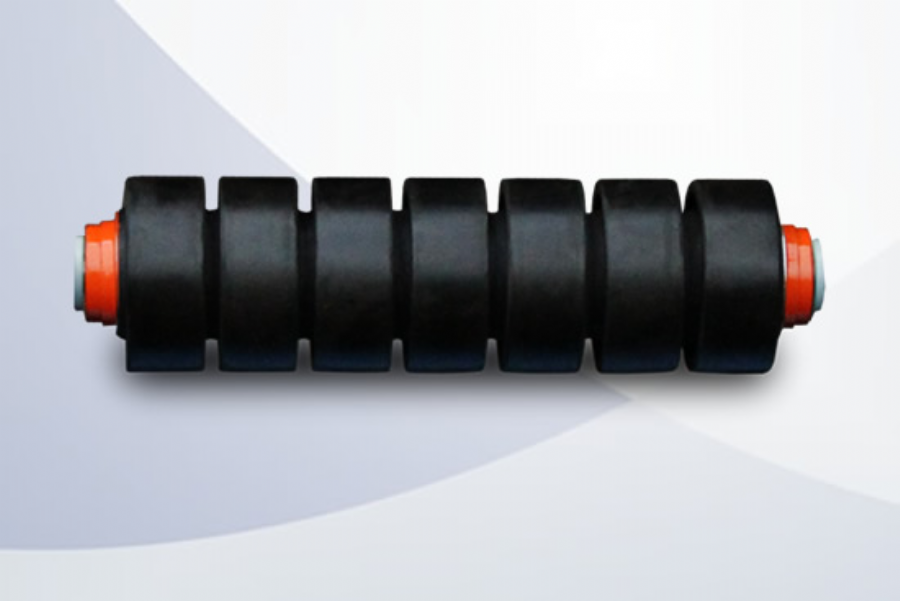

Rolo de Impacto

Rolo Guia

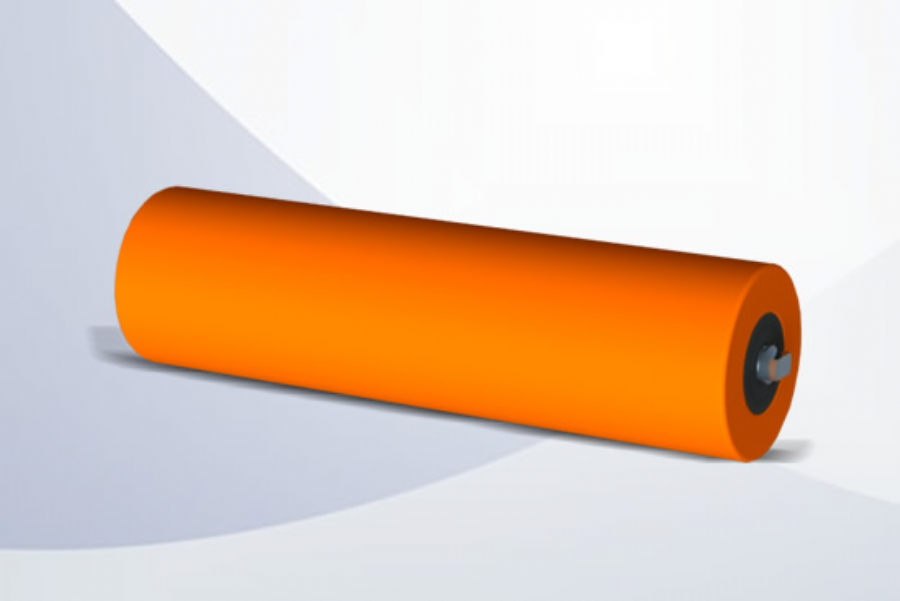

Rolo de Retorno Liso

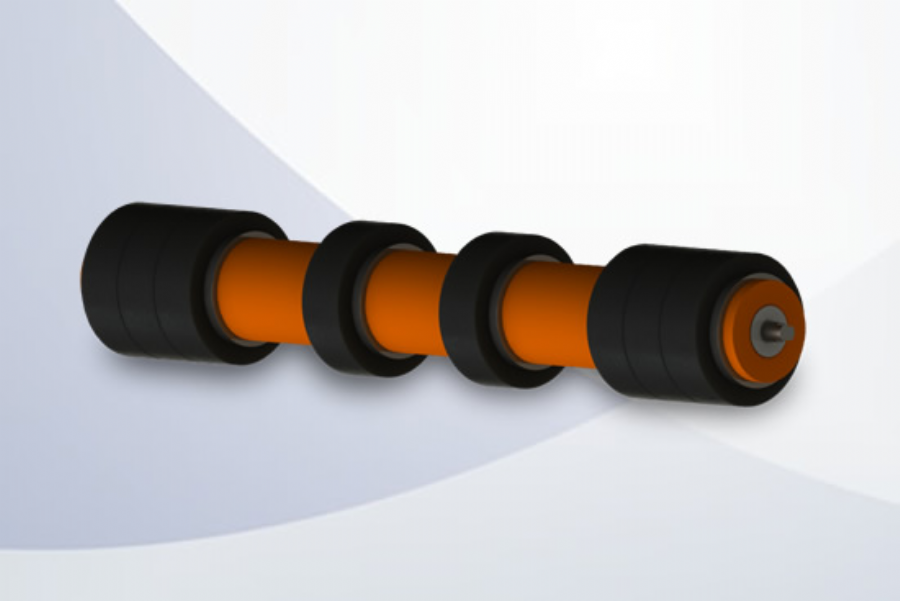

Rolo de Retorno com anéis

Projeto

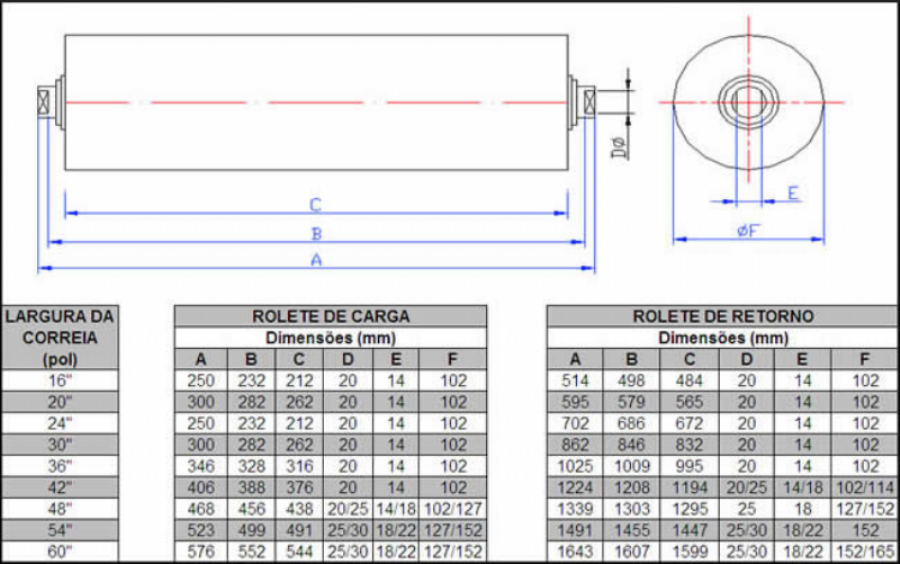

Tabela de medidas dos roletes

A partir do preenchimento da ficha de documentos de entrada do projeto (D.E.P), teremos as informações necessárias para dimensionar o rolete adequado para sua aplicação.

Sendo assim, pedimos que faça download de nosso formulário de coleta de dados através do botão abaixo. Em seguida, após preencher todas as informações do arquivo, salve e envie-o para o e-mail vendas@jardimequipamentos.com.br.

Com posse deste formulário totalmente preenchido, lhe retornaremos o mais breve possível com o seu orçamento.

A figura acima traz algumas medidas padronizadas de mercado.
